函館市マンション「ピアパレス美原」NMRパイプテクター導入実績


導入概要

北海道函館市マンション「ピアパレス美原」は当時築26年を経過し、給水管継手部分の異種金属接合部の赤錆閉塞が進んでいました。
そこで配管更生・更新工事をする必要がなくなり、さらに工事費用が5分の1以下となる弊社の配管内の赤錆劣化防止装置「NMRパイプテクター」が採用されました。

NMRパイプテクターの設置前に配管内の赤錆の進行具合を調査するため、住戸内の台所給水蛇口に白色のフィルターを14日間取り付けました。
フィルターは給水配管内に発生した赤錆により薄茶色に着色しました。分析機関にて鉄分値の検査を行った結果、水中の鉄分値は7.0mg/lと配管内の赤錆腐食が進行していることが判明しました。

NMRパイプテクター設置1ヶ月後にも、設置前と同一箇所・同一条件で白色のフィルターを取り付けたところ、フィルターの着色は減少していました。
同様にフィルターに捕捉された鉄分値は0.61mg/lに減少したことが確認できました。

つまりNMRパイプテクターを設置してから、わずか1ヶ月で赤錆の進行が止まりました。同時に給水配管内の赤錆の表面部が水に溶けない不動態の黒錆に変化したことで、水中に溶出する鉄分は減少されフィルターの着色も減少しました。

また、今までに給水配管内部に発生していた赤錆が黒錆に還元され、黒錆の強固な不動態の被膜形成により給水配管内部が保護されました。

フィルター比較

NMRパイプテクター設置前

赤錆によりフィルター全体が茶色に着色し、
フィルター内部は赤錆による錆粒が多く捕捉されました

NMRパイプテクター設置1ヶ月後

設置前と比べほぼ白色まで減少し、
設置前はフィルター内部に捕捉されていた錆粒もほとんど確認できませんでした

水質検査結果

フィルターで捕捉した鉄分を定容した水中の鉄分値の変化

フィルターで捕捉した鉄分を定容した水中の鉄分値の変化

設置前 設置1ヶ月後
鉄分値(mg/l) 7.0 0.61

水質試験検査成績書

公益財団法人 宮城県公害衛生検査センターによる水質試験検査成績書



※「水質試験検査成績書」を大きくPDFでみる

導入概要

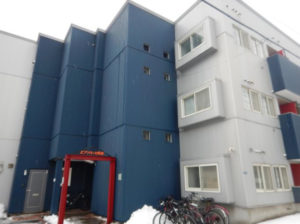

建物名 ピアパレス美原
所在地 北海道函館市
建物概要 築26年、3階建、17戸、マンション
給水方式 直圧給水方式

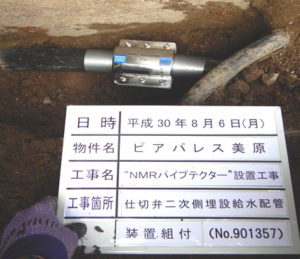

設置工事 2018年8月6日
設置配管/設置数 仕切弁二次側埋設給水配管(PP 50A)/PT-50DS×1セット
その他の導入実績は以下弊社の本サイトをご覧ください
日本システム企画株式会社 導入実績
